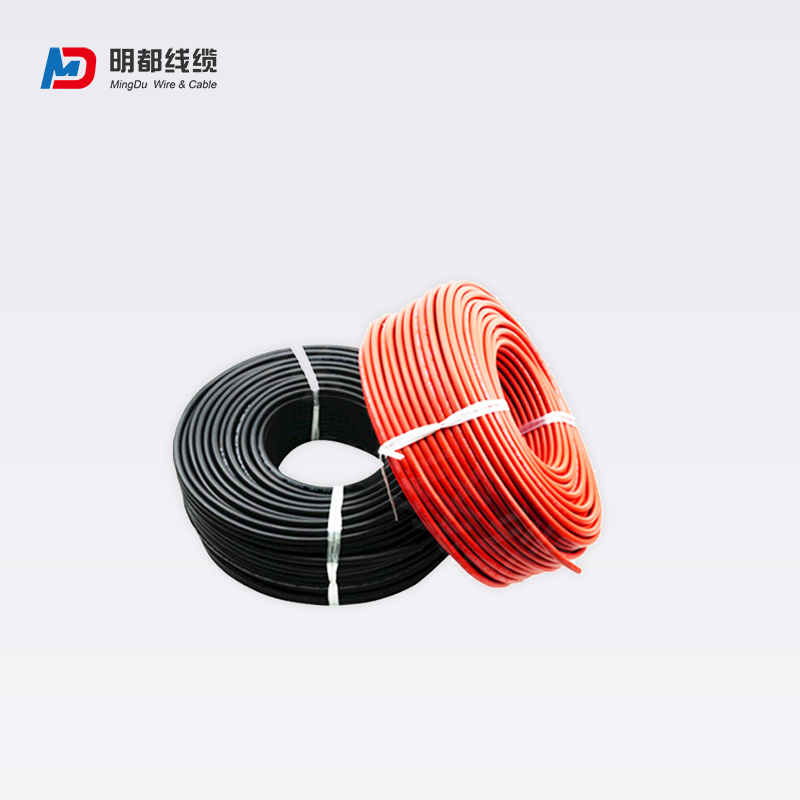

PV1-F-光伏电缆

PV1-F光伏电缆是一种专门为太阳能光伏发电系统设计的电缆。它是连接太阳能电池板与逆变器或其他相关设备的关键部件，负责传输由太阳能电池板产生的直流电能。由于其特殊的应用环境和要求，PV1-F光伏电缆在设计、制造和材料选择等方面都有独特的标准。

PV1-F光伏电缆的导体一般采用多股细铜线绞合而成，以提供足够的柔软性和弯曲性。这是因为太阳能电池板通常需要安装在屋顶、墙面或其他不规则表面上，电缆需要经常弯曲和拉伸。多股细铜线的结构可以有效地抵抗这些机械应力，延长电缆的使用寿命。PV1-F光伏电缆的绝缘层通常采用特殊的材料制成，如交联聚乙烯（XLPE）或乙烯-醋酸乙烯共聚物（EVA）等。这些材料具有良好的耐候性、抗紫外线性能和耐化学腐蚀性能，可以保护电缆内部的导体免受外界环境的影响。同时，它们还具有良好的电气绝缘性能，可以有效地防止电流泄漏和短路等问题的发生。PV1-F光伏电缆的外护套也采用特殊材料制成，如聚氯乙烯（PVC）或氟塑料（F46）等。这些材料具有优异的耐候性、耐紫外线性能和耐化学腐蚀性能，可以保护电缆免受机械损伤和化学腐蚀的侵害。同时，它们还具有良好的阻燃性能，可以在电缆发生火灾时起到一定的阻燃作用。

电缆结构

导体：第 5 种镀锡铜导体

绝缘：125℃低烟无卤辐照交联聚烯烃绝缘

护套：125℃低烟无卤辐照交联聚烯烃护套

产品标准：2 Pfg 1169/08.2007

产品认证：欧盟CE认证

规格范围

1 芯：1.5~35mm2

绝缘颜色

1 芯：●黑色

护套颜色

●黑色●红色

使用寿命：超过25年的使用寿命
产品包装：200米/卷，500米/卷，5000米/实木盘

技术参数

交流额定电压（U0/U）  0.6/1kV

交流最高系统电压（Um）  1.2kV

直流额定电压（U0）  1800V（导体间，不接地系统，电路空载）

温度等级

导体最高运行温度：+120℃使用环境温度：-40℃~+90℃电缆敷设温度：不低于-25℃

最小弯曲半径：6D（D 为电缆实际外径）

敷设方式：穿管敷设、浅槽敷设、电缆沟敷设、隧道敷设、夹层敷设、支持式架空敷设、悬挂式架空敷设等。

电缆性能

1、具有抗气候性，抗寒，抗高温，耐摩擦，抗紫外线，抗臭氧 ，抗酸碱、阻燃，等性能特征；

2、无氧镀锡铜导体保护了导体不容易氧化，有稳定的导电效果。

3、专业辐照后的高性能绝缘和护套材料强化了绝缘性能和机械性能。

4、无卤低烟材料，一旦发生火灾事故，烟雾浓度低，害气体释放量小，便于人员撤离。

PV1-F 电缆结构参数 表 1（理想值）

具体参数要求：2 Pfg 1169/08.2007产品标准

PV1-F 电缆长期允许载流量 表 2 （理想值）

具体参数要求：2 Pfg 1169/08.2007产品标准

环境温度不同时的载流量修正系数 表 3 （理想值）

具体参数要求：2 Pfg 1169/08.2007产品标准
